- Artikel-Nr.: SW10244

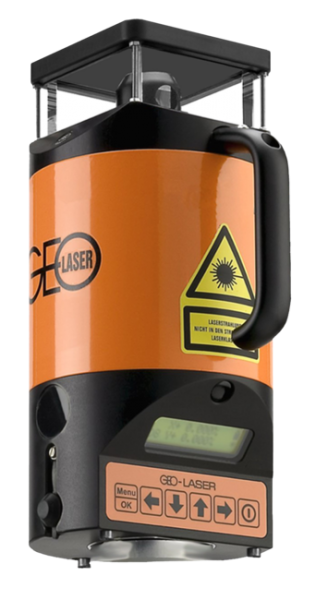

Unser Rotations-Laser RL-78L ist ein über 3 Achsen elektronisch selbstnivellierender Rundum-Laser zur Erzeugung von horizontalen und vertikalen Lichtflächen. Je nach Bedarf sendet er einen stehenden oder rotierenden Laserstrahl der Laserklasse 2 aus. Als Variante RL-79L ist dieser auch mit höherer Leistung erhältlich.
-
Leistungsmerkmale
Laserklasse 2, Laserleistung < 1 mW. Die problemlose Standard-Laser-Klasse. Keine besonderen Sicherheitsvorkehrungen nötig. -
Vollautomat
Automatische Horizontierung und Abschaltung bei Unterspannung oder einer ruckartigen Bewegung. -
Besondere Laserstrahl-Qualität
Dioden-Laser mit sichtbarem Strahl, Hochleistungsoptik, hoher Nutzungserwartung und geringem Stromverbrauch. -
Robustes Metallgehäuse
Kunststoff beschichtet, Stickstoff gespült und gefüllt, 100 % wasserdicht. -
Automatische Fixierung der Laserlichtfläche
Auf Knopfdruck automatisches Suchen und Fixieren der Laserlichtfläche in der Y-Achse in Verbindung mit dem Fixier-Empfänger FE-53. Der rotierende Laserstrahl wird vom Fixier-Empfänger empfangen und automatisch auf die vorher festgelegte Position gesteuert. Abweichungen werden sofort erkannt und automatisch nachgesteuert. Erreichbare Genauigkeit: bis +/- 1 mm/100 m. -
Automatik abschaltbar
Daher Neigungseinstellung über Fixpunkte möglich. -
Erhöhte Sicherheit
LCD-Kontrollanzeige mit Warnblinksystem für Horizontierung, Betriebszustand und Unterspannung. -
Li-Ion-Akku
Betriebsdauer bis zu 28 Stunden mit einer Ladung. Aufladbar in maximal 5 Stunden, ohne den Akku zu entnehmen. -
Rotor-Handeinstellung
Komfortable Bedienung für exakte Laserstrahl-Positionierung, Rotorfixierung und Ablotung mit Dosenlibelle im Rotorkopf. -
Überprüfung und Justierung
Einfach, schnell und genau! In Verbindung mit dem LE-72 ist die automatische Justierung der horizontalen Lichtfläche komfortabel möglich. Diese bietet mehr Sicherheit und trägt zu einer Genauigkeitssteigerung bei. -
Einsatzbeispiele
Schienen-Vermessung/-Verlegung, Fassadenbau, Regalanlagen, Anlagenbau, Pflanzenmaschinensteuerung, Spundwandrammung, Einschalungen, Höhen- und Fluchtübertragung, Gebäudeanhebungen, Planum.
Lieferumfang:
| Laserklasse | 2, < 1 mW |
|---|---|
| Laser | Diode, sichtbar rot, 658 nm |
| Reichweite | bis 400 m |
| Strahldurchmesser am Laser | 13 mm |
| Selbstnivellierungsbereich | 5 % |
| zulässige Abweichung | 5 mm/100 m |
| Betriebszeit | bis zu 28 Stunden |
| Externe Stromversorgung | 11 bis 14 V DC über Kabel 0117.02 |
| Unterspannungsabschaltung | ja |
| Wasserdicht | bis 3,5 m |
| Temperaturbereich | - 10° C bis + 50° C |
| Gewicht | 3,4 kg |
| Garantie | 24 Monate |
| Rotordrehzahl | einstellbar: 0, 100, 200, 300, 600, 800 U/Min. |
| Automatikfunktion | horizontal und vertikal |
| Automatikfunktion abschaltbar | ja, wahlweise beide Achsen |
| Justierung | im Gelände möglich, ohne das Gerät zu öffnen. |
| Fixier-Automatik Laser-Lichtfläche | bis zu 500 m über Fixier-Empfänger FE-53 |
