- Artikel-Nr.: SW10238

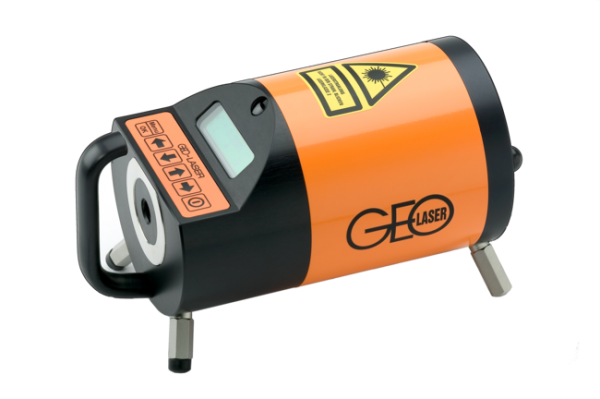

Der Klassiker unter den GEO-Kanalbau-Lasern in Laserklasse 2. Er sendet einen automatisch horizontierten oder definiert geneigten Laserstrahl als Bezugsachse aus. Er wurde speziell für die Kanalrohrverlegung entwickelt und ist darüber hinaus für vielfältige Aufgaben einsetzbar. Der Aufbau kann wahlweise zentrisch im Rohr oder mit einem konstanten Abstand über der Fließsohle erfolgen. Hierfür stehen entsprechende Füße, Stative und Verspannsysteme zur Verfügung. Der KL-80L verfügt über eine simple Neigungs-Nullstellung, Richtungszentrierung und automatische Abschaltung bei Unterspannung oder ruckartigen Bewegungen. Die bewährten Tasten sind übersichtlich, funktionell und benutzerfreundlich.
Der für den optimalen Arbeitsablauf perfekt angeordnete Griff ermöglicht in Kombination mit der Ausführung der Füße als Gleit- und Fixierfüße ein einfaches Ausrichten und Platzieren des Lasers mit einer Hand. Die spezielle Anordnung der Aufbau-Füße garantiert auch bei größeren Rohrdurchmessern einen sicheren und zwangszentrierten Stand.
Der Laser verfügt über eine automatische Verollungskompensation bis zu einem Querneigungswinkel von ± 4°. Gleichzeitig wird das Vorhandensein einer Verollung auf dem Display angezeigt.
-
Laserklasse
Laserklasse 2, Laserleistung < 1 mW Die problemlose Standard-Laser-Klasse -
Vollautomat
Automatische Horizontierung und Abschaltung bei Unterspannung oder einer ruckartigen Bewegung -
Automatik abschaltbar
Daher Neigungseinstellung über Fixpunkte möglich -
Hell beleuchtete, gut ablesbare LCD-Anzeige
Sich selbst erklärend, für ein/aus, Gerätedaten, Firmendaten, Rotor-Drehzahl, Betriebszustand, Akku-Zustand und Menü -
Erhöhte Sicherheit
LCD-Kontrollanzeige mit Warnblinksystem für Horizontierung, Betriebszustand und Unterspannung -
Robustes Metallgehäuse
100 % wasserdicht, Kunststoff beschichtet, Stickstoff gespült und gefüllt -
Besondere Laserstrahl-Qualität
Dioden-Laser mit sichtbarem Strahl, Hochleistungsoptik, hoher Nutzungserwartung und geringem Stromverbrauch -
Li-Ionen-Akku
Betriebsdauer bis zu 60 Stunden mit einer Ladung. Aufladbar in maximal 5 Stunden, ohne den Akku zu entnehmen -
Kompromisslos einfach
Nur noch ein- oder ausschalten, alles andere macht der Laser automatisch
Lieferumfang:
– Transportbehälter für alle GEO-Laser runder Bauform
– 1 Satz Füße DN 200 für KL/UL
– 1 Satz Füße DN 250 für KL/UL
– Doppelmaulschlüssel 10 + 13 für Laserfüße
– 1 Satz Füße DN 300 für KL/UL
– Zieltafel, 150 – 300| Laserklasse | 2, < 1 mW |
|---|---|
| Laser | Diode, sichtbar rot, 635 nm |
| Reichweite | bis 200 m |
| Strahldurchmesser am Laser | 13 mm |
| Neigungsbereich | -10 % bis zu + 40 % |
| Selbstnivellierungsbereich | - 5 % bis zu + 40 % |
| Ablesegenauigkeit | 0,001 % |
| zulässige Abweichung | 5 mm/100 m |
| Richtungseinstellung | ± 5,000 % |
| Querneigungskompensation | ± 4° |
| Betriebszeit | bis zu 60 Stunden |
| Externe Stromversorgung | 11 bis 14 V DC über Kabel 0117.02 |
| Unterspannungsabschaltung | ja |
| Wasserdicht | bis 3,5 m |
| Temperaturbereich | - 10° C bis + 50° C |
| Abmessungen | Ø 130 mm, Länge 265 mm |
| Gewicht | 3 kg |
| Reichweite IR-Fernbedienung | bis 150 m von vorn / bis 18 m von hinten |
| Garantie | 24 Monate |
