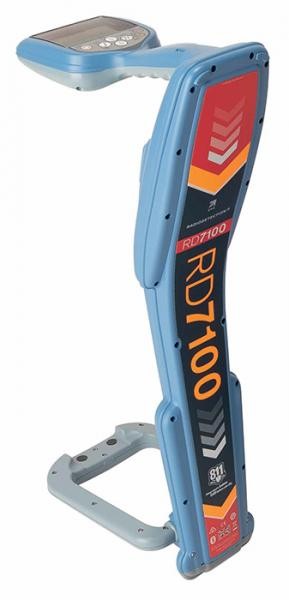

RD 7100DL-MRX
Die Ortung spezifischer RF-Marker für Rohre, Leitungen und Versorgungsleitungen in großen, unterirdischen Netzwerken ist extrem komplex. Durch unterschiedliche Bodentypen und die Nähe zu anderen Leitern ausgelöste Störsignale machen die Arbeit des Anwenders schwieriger und zeitaufwendiger. Die wichtigsten Anforderungen für ein Ortungssystem unter diesen Umständen sind eine einfache Bedienung, Genauigkeit und Verlässlichkeit. Das RD7100 von Radiodetection geht auf diese Bedürfnisse mit mehreren bahnbrechenden Funktionen ein, die genaue, verlässliche und reproduzierbare Ortungsergebnisse liefern.
Die RD7100 Serie wurde für spezifische Bedürfnisse der Industrie entwickelt. Die RD7100 Empfänger lokalisieren und messen automatisch die Tiefe von Rohren, Kabeln und am häufigsten gebrauchten RF-Markern - für schnellere und genauere Untersuchungen, auch in Gebieten mit hohem elektrischer Störungen.
BENUTZERFREUNDLICHKEIT
Das RD7100 ist ergonomisch entwickelt worden und verfügt über einen ausgezeichneten Empfänger, der dem Anwender ein leichtes, energieeffizientes und außergewöhnlich ausbalanciertes Gerät bietet, welches zudem sehr bequem für eine längere Nutzun Umgebung Ortungen durchführen können. Der Ortungsempfänger und der Sender verfügen beide über große LCD-Displays mit hohem Kontrast und Hintergrundbeleuchtung, die dem Anwender bei allen Lichtbedingungen klare Informationen liefern. Die intuitive und reaktionsfähige Benutzerschnittstelle verfügt über einfach zu identifizierende Piktogramme, die in der Produktreihe der Ortungssysteme einheitlich sind, so dass eine unkomplizierte Bedienung sichergestellt wird.
ANWENDUNGEN
RD7100DL-MRX
Wasser- und Rohrleitungsbranche
Mit mehreren speziell für Ortung und Inspektion von Rohren entwickelten Funktionen und unterstützt durch die breite Palette an Radiodetection Zubehör ist der RD7100DL-MRX der ideale Empfänger für die Wasser- und Rohrleitungsbranche.
RD7100PL-MRX
Strombranche
Speziell für die Strombranche entwickelt, mit maßgeschneiderten Merkmalen und einer Reihe kompatiblem, eigens für Stromlösungen konzipiertem Zubehör bietet der RD7100PL-MRX auch eine Fehlersuchfunktion für eine präzise Ortung von Kabelfehlern.
Defekte an Kabelschirmungen oder erdfühligen, mehradrigen Kunststoffkabeln können mit Hilfe der 8-kHz-Mantelfehlersuche, in Verbindung mit einer Rahmenantenne von Radiodetection, auf bis zu 4" (10 cm) genau geortet werden.
RD7100TL-MRX
Telekommunikationsbranche
Hochohmige ummantelte Telekom-Kabel stellen hohe Ansprüche an die Ortung. Mit Ortungsfrequenzen bis zu 200 kHz und Fehlersuchfunktionen bieten der RD7100TL-MRX die erforderlichen Möglichkeiten zur Ortung und Instandhaltung von Telekommunikations- und Datenkabeln.
Defekte an Kabelschirmungen oder erdfühligen, mehradrigen Kunststoffkabeln können mit Hilfe der 8-kHz-Mantelfehlersuche, in Verbindung mit einer Rahmenantenne von Radiodetection, auf bis zu 4" (10 cm) genau geortet werden.
PL-MRX und TL-MRX Modelle bieten darüber hinaus serienmäßig automatische Nutzungsaufzeichnungen in Abständen von 1/Sek (CALSafe™)
** Unter guten Bedingungen.
*** RD7100 orten bei größerer Tiefe, aber mit geringerer genauigkeit.
**** Bei 21°C mit guter Batteriequalität, Senderausgangsleistung auf 1W setzen.
| Passive Frequenzen: | DL-MRX | PL-MRX | TL-MRX |
| Strom / Radio | ✔ | ✔ | ✔ |
| KKS | ✔ | ||
| Aktive Frequenzen: | DL-MRX | PL-MRX | TL-MRX |
| 512Hz | ✔ | ✔ | ✔ |
| 640Hz | ✔ | ✔ | ✔ |
| 8kHz | ✔ | ✔ | ✔ |
| 33kHz | ✔ | ✔ | ✔ |
| 65kHz | ✔ | ✔ | ✔ |
| 83kHz | ✔ | ||
| 131kHz | ✔ | ||
| 200kHz | ✔ | ||
| Sondenfrequenzen: | DL-MRX | PL-MRX | TL-MRX |
| 512kHz | ✔ | ✔ | |
| 640kHz | ✔ | ✔ | |
| 8kHz | ✔ | ||
| 33kHz | ✔ | ✔ | ✔ |
| Funktionen: | DL-MRX | PL-MRX | TL-MRX |
| Kompass | ✔ | ✔ | ✔ |
| Dynamischer Überlastschutz | ✔ | ✔ | ✔ |
| TrueDepth (exakte Tiefe) | ✔ | ✔ | ✔ |
| Tiefe im Strommodus | ✔ | ||
| 8 kHz Fehlersuchfunktion | ✔ | ✔ | |
| Spizen-Modus | ✔ | ✔ | ✔ |
| Null-Modus | ✔ | ✔ | |
| Spitzen-/Null-Modus | ✔ | ✔ | ✔ |
| StrikeAlert | ✔ | ✔ | ✔ |
| Standortferne Kalibration | ✔ | ✔ | ✔ |
| Lithium-Ionen Akkusatz | ✔ | ✔ | ✔ |
| Marker-Funktion: | DL-MRX | PL-MRX | TL-MRX |
| Marker-Modus | ✔ | ✔ | ✔ |
| Kombinationsmodus | ✔ | ✔ | ✔ |
| SurveyCERT | ✔ | ✔ | ✔ |
| Datenaufzeichnung | ✔ | ✔ | |
| CALSafe (Service-Erinnerung) | ✔ | ✔ |
✔ Verfügbar, standardmäßig aktiviert
■ Verfügbar, standardmäßig deaktiviert
● Optional
RF-Marker-Funktion
Radiodetections einzigartige automatische Marker-Tiefenschätzung ermittelt Messwerte, wenn sich der Empfänger in unmittelbarer nähe des Markers befindet. Dazu ist kein manuelles Zweischritt-Anhebeverfahren erforderlich, was wiederum genauere Ergebnisse bedeutet.
Alle Modelle des RD7100-Marker-Empfängers erfassen die geläufigen RF-Marker für Versorgungsleitungen, sodass ein Einsatz in zahlreichen Industriebereichen möglich ist.
Kompass-Funktion
Ermöglicht es dem Anwender, schnell und einfach die Zielleitung zu verfolgen, indem er die Ausrichtung des Zielkabels zum Empfänger visuell anzeigt. Durch die Anzeige der Ausrichtung hilft der Kompass dabei, die Genauigkeit der Tiefenmessung zu verbessern.
Centros™
Kombination neuer, innovativer Algorithmen mit erwiesener Software in einem Hochleistungs-Prozessorkern. Verbessert die Genauigkeit und Wiederholbarkeit von Messungen. Bietet leistungsfähige Signalfilterung und Analyse für einen anhaltenden Betrieb, selbst in stark störfeldbehafteten Umgebungen
Dynamischer Überlastungsschutz
Erweitert die Einsatzmöglichkeiten des RD7100 Empfängers auf Bereiche in denen andere Produkte versagen. Automatisches Herausfiltern starker und unerwünschter Signale bei gleichzeitiger Sicherstellung der genauen Ortung des Zielrohrs oder -kabels. Besonders nützlich in störfeldbehafteten Umgebungen wie Stromzentralen oder in der Nähe von Hochspannungsleitungen.
Spitzen-/ Nullsignal-Modus
Dient zur Identifizierung der Effekte von Feldverzerrungen aufgrund von Bodenbeschaffenheit oder nahe gelegenen Versorgungseinrichtungen. Eine gleichzeitige Anzeige des Spitzensignals über Balkendiagramm und der dynamischen Nullsignalpfeile ermöglicht eine schnelle Bewertung der Ortungsbedingungen.
Standortferne Kalibrierung
Dank der mit Windows® kompatiblen Software können die richtige Kalibrierung und Funktionsweise des Empfängers geprüft werden. Dazu wird die Kalibrierungsvalidierung eCERTTM (für Marker-Modelle) oder eCALTM (für alle anderen Modelle) benutzt, was bedeutet, dass das RD7100 nicht an einen Servicecenter zurückgesendet werden muss. Anwender können dann ein Kalibrierungszertifikat ausdrucken, per E-Mail versenden oder speichern oder eine Inspektion buchen, sollten Mängel festgestellt werden.
| RD7100DL-MRX | |
| Sensibilität | 5µA bei 1 Meter (33kHz) |
| Dynamische Reichweite | 140 dB rms/ √ Hz |
| Trennschärfe | 120 dB/Hz |
| Maximale Tiefe** | Kabel: 30,0m Sonden: 19,5m RF Marker: Nähe der Oberfläche: 60cm Ball-Marker: 1,5m Mid-Serie: 1,8m Full-Serie: 2,4m |
| Tiefengenauigkeit*** | Kabel: ± 5% Toleranz 0,1m bie 3m Sonden: ± 5% Toleranz 0,1m bie 7m RF Marker: ± 5% +5cm bis zu maximalen Tiefe |
| Ortungsgenauigkeit | ± 5% der Tiefe |
| Horizontale GPS-Positionsgenauigkeit | 3m CEP (Circular Error Probable) |
| CD Fehlersuche (CDFF) | Bis zu 13CD Fehlersuchen, 220Hz bis 4kHz |
| Fehlersuche (FF) | Diagnose Kabelummantelungsfehler von Kurzschluss bis 2MΩ unter Nutzung der Rahmenantenne |
| Dynamischer Überlastungsschutz |
30dB (automatisch) |
| Batterien | Li-Ion Batterien oder 3x D-Zellen (LR20) |
| Batterienlebensdauer (durchgehende Leistung)**** | Li-Ion Batterien bis zu 25 Stunden 3x Alkaline Batterien bis zu 25 Stunden |
| Zertifikate | FCC, RSS 310 RoHS, WEEE, CE, Bluetooth |
| Gewicht | 2,1kg (inklusive Li-Ion Batterien) 1.9kg (inklusive Alkaline Batterien) |
| Maße (HxBxT) | 648x286x177mm |
| Material | Spritzgussförmiges Kunststoff |
| Schutzklasse | IP65 (Staubdicht und geschützt gegen allseitiges Spritzwasser) |
| Betriebstemperatur | -10°C bis +50°C |
| Lagertemperatur | -20°C bis +70°C |
| Display | Monochromes LCD mit hohem Kontrast |
| Audio | Eingebauter wasserdichter Lautsprecher 3.5mm Kopfhöreranschluss |
